THEORY: Frequenze operative, Bilanciamento, VDI e Effetto “WRAP”

Partiamo innanzitutto da un assunto. Sostanzialmente, in condizioni di media ed elevata mineralizzazione, la sensibilità di un metal ad alta frequenza (22.5KHz) e a bassa frequenza (2.5KHz) non è poi tanto diversa, se parliamo di target della grandezza di una normale moneta.

La maggiore INefficienza delle frequenze alte in contesti ad alta mineralizzazione è non tanto legato alla frequenza in se, quanto al sistema di bilanciamento del terreno.

Se mettiamo a confronto la risposta in segnale di due frequenze, esempio 2.5 e 22.5KHz vedremo che, segnalando una moneta tipo 1 euro, la prima frequenza produrrà un certo VDI, la seconda un VDI più alto.
Questa differenza, E IN QUESTO ORDINE, ci sarà sempre per i metalli non ferrosi. Cosa sta a significare? Significa semplicemente che, confrontando varie frequenze rispetto allo stesso target NON ferroso, la FREQUENZA PIU’ ALTA produrrà sempre (o quasi) il VDI PIU’ ALTO ovvero “PIU’ VICINO AL FONDO SCALA DEI NON-FERROSI”.

Normalmente uno immagina la scala dei VDI come un segmento che va da sinistra a destra. Di solito a sinistra mettiamo i TARGET FERROSI e a destra i NON FERROSI (possiamo anche invertire…non cambia nulla… il ragionamento è identico).

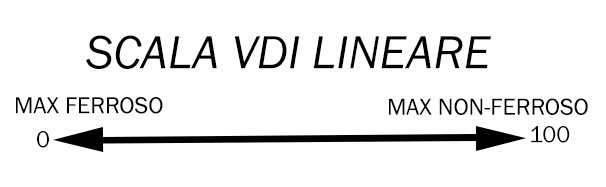

Di solito immaginiamo per comodità che questo segmento sia fatto così…

VDILinear

Ora,come dicevo prima, utilizzando 2 frequenze, una bassa (2.5KHz) e una alta (22.5KHz) su un target NON ferroso, la tendenza sarà che la 2.5 darà un certo VDI, diciamo VDI=+75 mentre la frequenza 22.5KHz darà un VDI=+85 (i valori sono volutamente un po’ esagerati ai fini della spiegazione).

Come vedete dal grafico, il VDI della 22.5 è molto più vicino di quello della 2.5 al margine superiore della scala VDI (+95) ovvero la massima NON FERROSITA’.
Bhè, direte voi, che problema c’è?

Il problema è che la scala VDI non andrebbe pensata in questo modo!

Ricordiamoci sempre che il VDI (Visual Discrimination Indication) è legato al parametro di ritardo di fase tra onda trasmessa e onda riveniente dall’interazione con il target che è appunto “RITARDATA” rispetto all’originale.

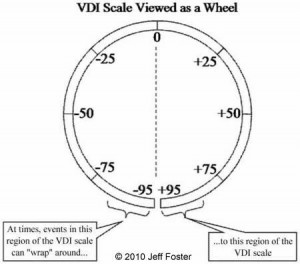

La scala VDI andrebbe pensata come circolare, non come lineare. Con l’estremo negativo che tocca il positivo, in questo modo…



vdiwheel

Cosa accade pensando alla scala VDI in questo modo e che relazione c’è con i dati VDI indicati prima?

Semplice…

Più ci si avvicina all’estremo positivo +95, più ci avvicineremo (proprio grazie alla circolarità) all’estremo -95…

E COSA C’E’ DI SOLITO VICINO A VDI=-95 ????

Ve lo dico io… Il VDI COLLEGATO ALLA MINERALIZZAZIONE DEL TERRENO!!!

Ci siamo quasi…

Voi potrete rispondere… ECCHISSENEFREGA!!! Ma fareste un grave errore!
Dato che il Metal, dopo aver individuato il punto VDI riveniente dal terreno attraverso il bilanciamento tenderà a rendere MENO SENSIBILE se stesso proprio li intorno,la DESENSIBILIZZAZIONE passerà anche dai valori -93, -94, -95 ai VALORI POSITIVI +95, +94, +93 e così via… Ovvero “SALTERA’ IL FOSSO” tra FERROSO E NON FERROSO!!!

Capite quindi che più il nostro target sarà lontano dall’estremo positivo +95 meno sarà penalizzato dall’abbattimento legato al bilanciamento del terreno!

Ecco perchè le frequenze più basse “TENDONO” a comportarsi meglio in condizioni di elevata mineralizzazione e quelle più alte invece “TENDONO” a comportarsi meglio in condizioni di bassa mineralizzazione.

Ho scritto appositamente “TENDONO” perchè questo è il comportamento “GENERALE” dei metal. Va da se che ci siano alcuni metal (Il GMP è uno di quelli) che hanno adottato tutta una serie di sistemi hardware e software per contrastare tale effetto mediante piastre DD, “normalizzazione” della scala VDI, gestione efficiente dei filtri pur se operano a frequenze che, per la loro stessa natura, incontrano più difficoltà a causa dei sistemi ordinari di bilanciamento del terreno.

Happy BalanceVsFreq Hunting!
Bodhi3

PS Scusate per l’orripilante primo grafico… Sono in ufficio e ho solo il Paint di Windows. Il secondo grafico invece è (c) di Jeff Foster

2 pensieri riguardo “THEORY: Frequenze operative, Bilanciamento, VDI e Effetto “WRAP”

  • Ciao, come mai il mio md mi segna un 10 cent. ape a 56 con frequenza 8 kHz ed invece lo segna a 76 con 18kHz? E con questa discrepanza qualunque target. Grazie

    Rispondi
    • Il VDI dei target è influenzato dalla frequenza operativa del detector.
      Solitamente più è alta la frequenza e più il VDI slitterà verso valori alti e viceversa.

      Rispondi
